ПРИМЕНЕНИЕ ОТВЕТВИТЕЛЕЙ
ОНТ-1-N, ОТ-1-N,
N-отбор
мощности
НАЗАД НА ГЛАВНУЮ ПРАЙС ПАРАМЕТРЫ
Если телевизоры расположены на разных расстояниях от источника сигнала (например, по периметру здания) , наиболее удачная схема подключения получится, если применить ответвители сигнала.
Ответвители с небольшим отбором мощности ОНТ-1-6, ОНТ-1-8, ОНТ-1-10, ОНТ-1-12,ОНТ-1-14 применяют, как правило, на нижних этажах кабельных распределительных сетей для распределения ТВ сигнала между подъездами и подключения трех и более телевизоров (квартира, коттедж).

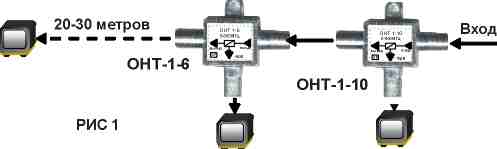

На рис.1 пример распределения ТВ сигнала на три телевизора. Магистральный выход ОНТ-1-6 подключен к самому удаленному телевизору.

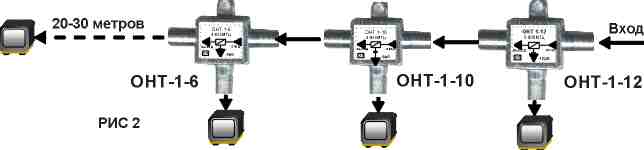

На рис.2 пример распределения ТВ сигнала на четыре телевизора.

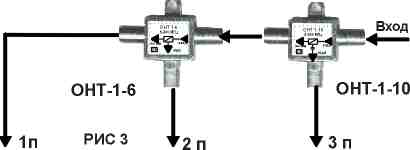

На рис.3 пример распределения сигнала от домового усилителя на три подъезда. При потерях в кабеле 0,15÷0.18 дБ/м (в ДМВ) и длине дома 30-40 метров сигнал делится примерно поровну.

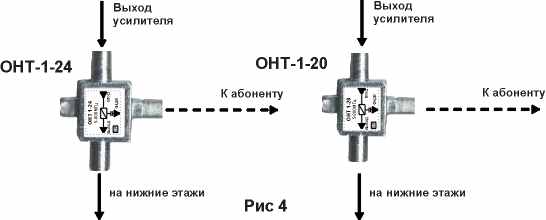

Ответвители ОНТ-1-16, ОНТ-1-20, ОНТ-1-24 применяются в основном на верхних этажах кабельных распределительных сетей. Пример рис.4
Применение ответвителей сери ОТ-1-N аналогично.
