ПАРАМЕТРЫ ДОМОВЫХ УСИЛИТЕЛЕЙ
УВ-312МП, УВ-320М, УВ-320МП,
УВ-220М, УВ-220МП, УВ-120М, УВ-120МП
ПАРАМЕТРЫ НА ГЛАВНУЮ ПРАЙС ПРИМЕНЕНИЕ
Усилители рассчитаны на напряжение питания 12в. Питание подается через дополнительный разъем.
Основные параметры Iпот.- ток потребления, Ку- коэффициент усиления, Uмакс.ур.- максимальный выходной уровень, Кш - коэффициент шума (входного транзистора) в таблице.
| наименование | Ку. дБ | усиливает | Uмакс.ур. мВ | Кш 800МГц | Iпот. мА |
| УВ-312МП | 10 ÷ 12 | 1-60к | 500 | <4,5 | 45-50 |
| УВ-320М | 18 ÷ 20 | 1-60к | 500 | <4,5 | 70-80 |
| УВ-320МП | 18÷ 20 | 1-60к | 500 | <4,5 | 70-80 |
| УВ-220М | 18÷ 20 | 6-60к | 500 | <4,5 | 70-80 |
| УВ-220МП | 18÷ 20 | 6-60к | 500 | <4,5 | 70-80 |
| УВ-120М | 18÷ 20 | 21-60к | 500 | <4,5 | 70-80 |
| УВ-120МП | 18÷ 20 | 21-60к | 500 | <4,5 | 70-80 |

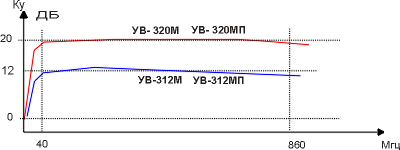

На
графиках
А Ч Х -
усилителей. В усилителях УВ-312МП,
УВ-320МП на вход подается питание.
В усилителях УВ-212М, УВ-212МП, УВ-220М, УВ-220МП - (1-5) каналы проходят транзитом без усиления, потери не более 1,5дБ. В усилителях УВ-212МП, УВ-220МП на вход подается питание.
На графиках А Ч Х - усилителей .
В усилителях УВ-112М, УВ-112МП, УВ-120М, УВ-120МП - (1-12) каналы проходят транзитом без усиления, потери не более 1,5дБ. В усилителях УВ-112МП, УВ-120МП на вход подается питание.
На
графиках
А Ч Х - усилителей
